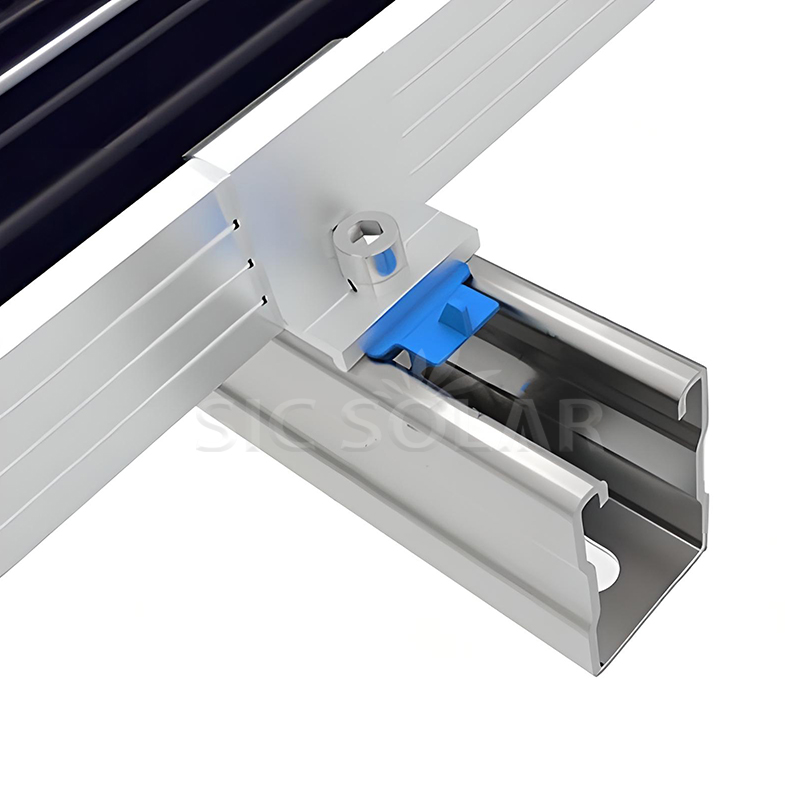

Pince d'extrémité pour montage au sol solaire

Installée aux extrémités des rangées de panneaux solaires, la pince d'extrémité pour montage au sol solaire relie fermement les cadres de modules aux rails de montage. Il joue un rôle crucial dans la fixation des composants des structures solaires installées au sol, garantissant que les panneaux restent solidement positionnés malgré les conditions extérieures changeantes.

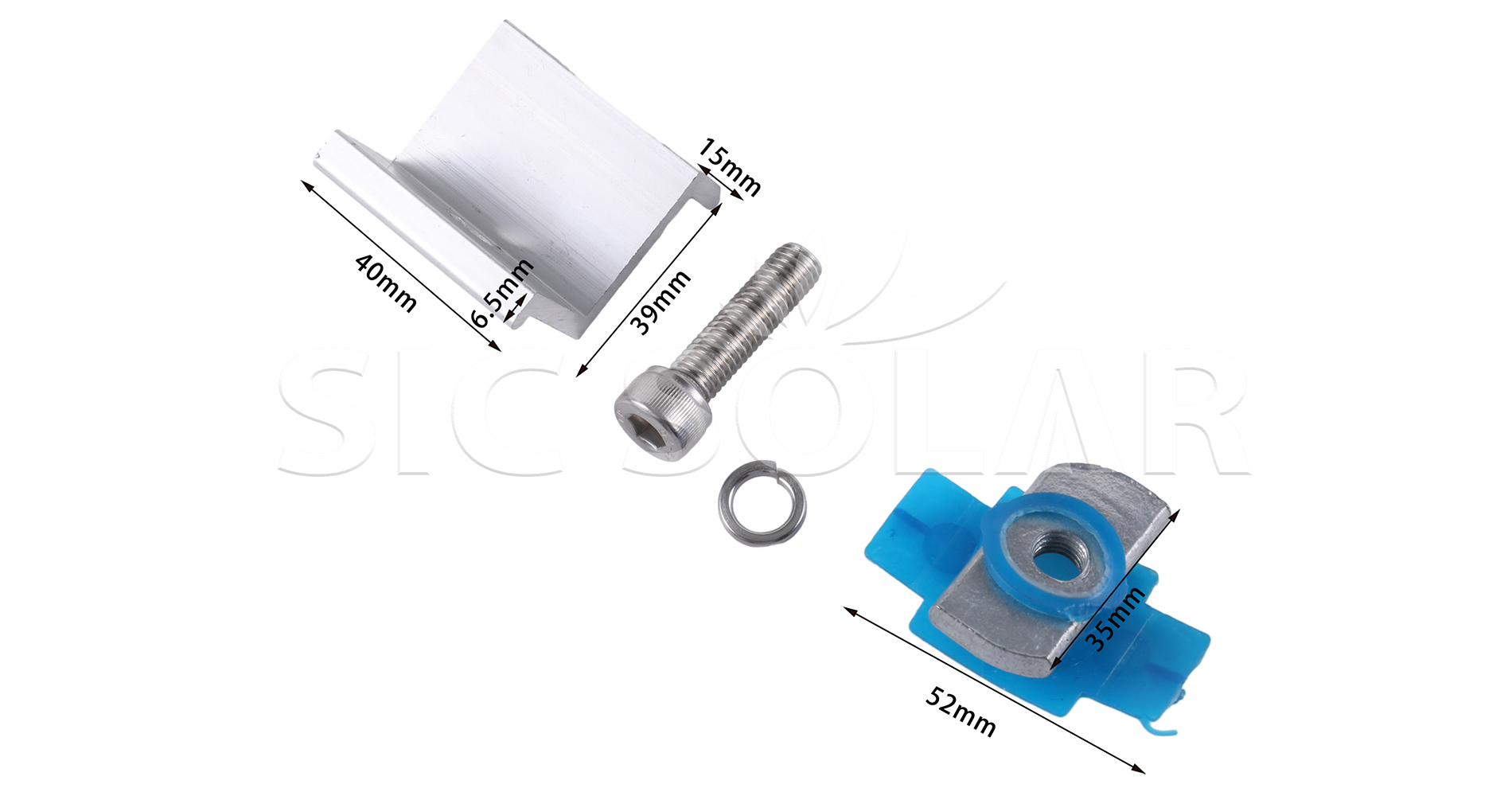

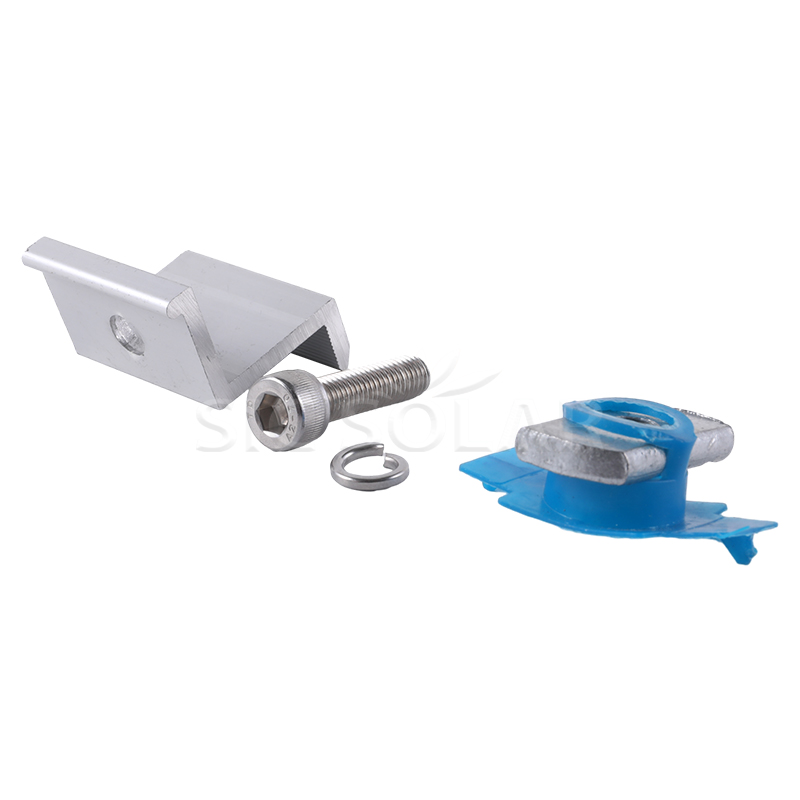

Composants

Paramètre (Spécification)

Caractéristiques et avantages

• Fixation solide du module : la pince d'extrémité garantit une fixation mécanique fiable au bord du panneau solaire, minimisant les mouvements et les vibrations indésirables.
• Matériaux durables : construit à partir d'un alliage d'aluminium de haute qualité, qui offre une excellente résistance et résistance à la corrosion, tandis que les fixations en acier inoxydable garantissent des performances fiables dans les environnements extérieurs.
• Installation facile : sa conception simple permet aux installateurs de positionner et de serrer rapidement la pince, réduisant ainsi le temps d'installation et les coûts de main-d'œuvre.
• Alignement stable des panneaux : la pince maintient la position et l'alignement corrects des panneaux extérieurs avec les rails de montage.
• Résistance aux intempéries : Conçu pour résister à la lumière du soleil, à la pluie, à l’humidité et aux conditions météorologiques variables dans les applications solaires extérieures lorsqu’il est correctement spécifié.
• Large application : compatible avec diverses structures solaires montées au sol, y compris les systèmes à inclinaison fixe, les réseaux à une rangée et les projets photovoltaïques à grande échelle.
• Faible entretien : L'utilisation de matériaux durables et une conception simple minimisent les besoins d'entretien de routine tout au long de la durée de vie du système.

Étapes d'installation

• Installer la structure de montage au sol : terminer l'installation des fondations, des poteaux, des poutres et des rails de montage conformément aux spécifications du projet.
• Positionnez le panneau solaire : placez le panneau solaire sur les rails de montage et alignez-le selon la disposition prévue du réseau.
• Positionnez la pince d'extrémité : placez la pince d'extrémité solaire pour montage au sol contre le bord extérieur du cadre du panneau solaire.
• Engagez le rail : insérez ou faites glisser la fixation de serrage dans le canal de rail compatible et ajustez si nécessaire.
• Ajustez le panneau : assurez-vous du positionnement, de l'espacement et de l'alignement corrects avant le serrage final.

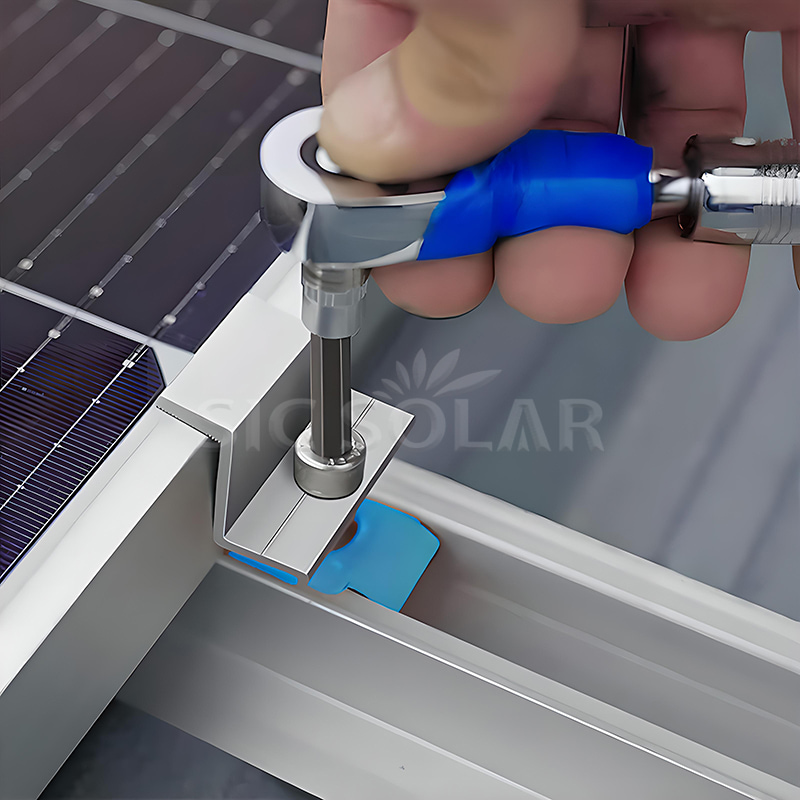

• Serrez la fixation : serrez avec le couple spécifié par le fabricant.
• Effectuez une inspection finale : vérifiez le positionnement correct de la pince et fixez la fixation du panneau solaire au rail de montage.

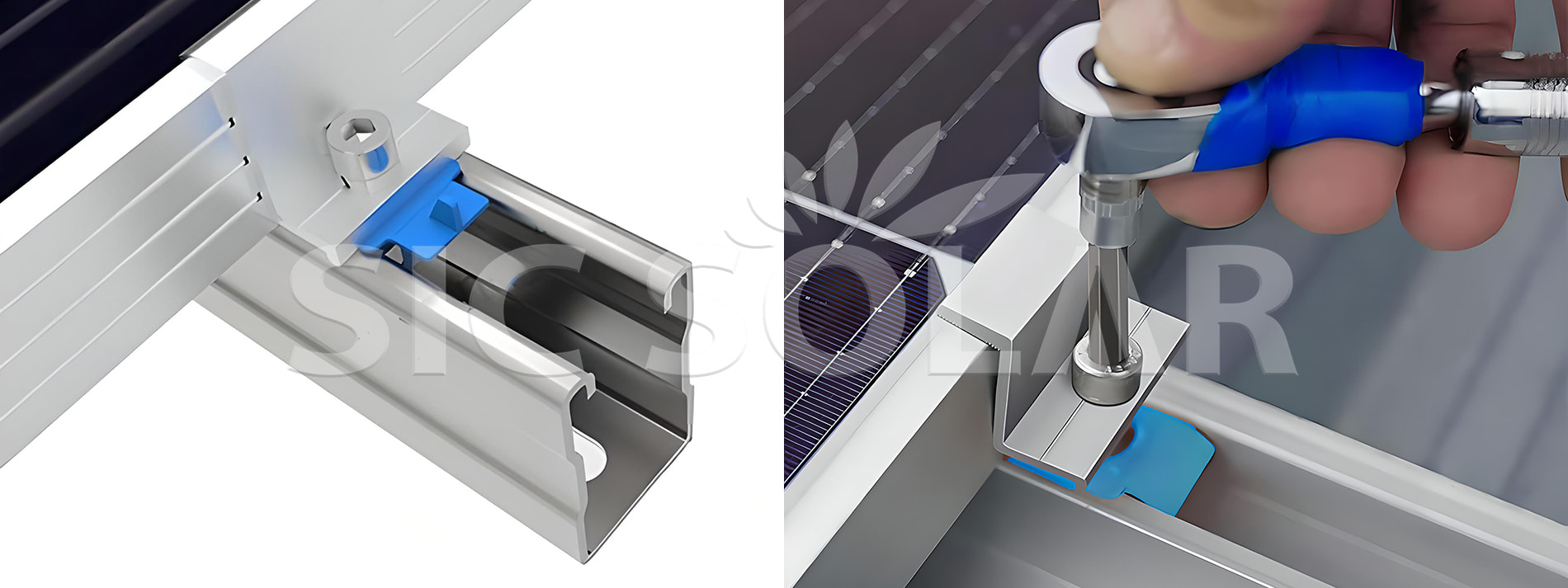

Scénario d'application

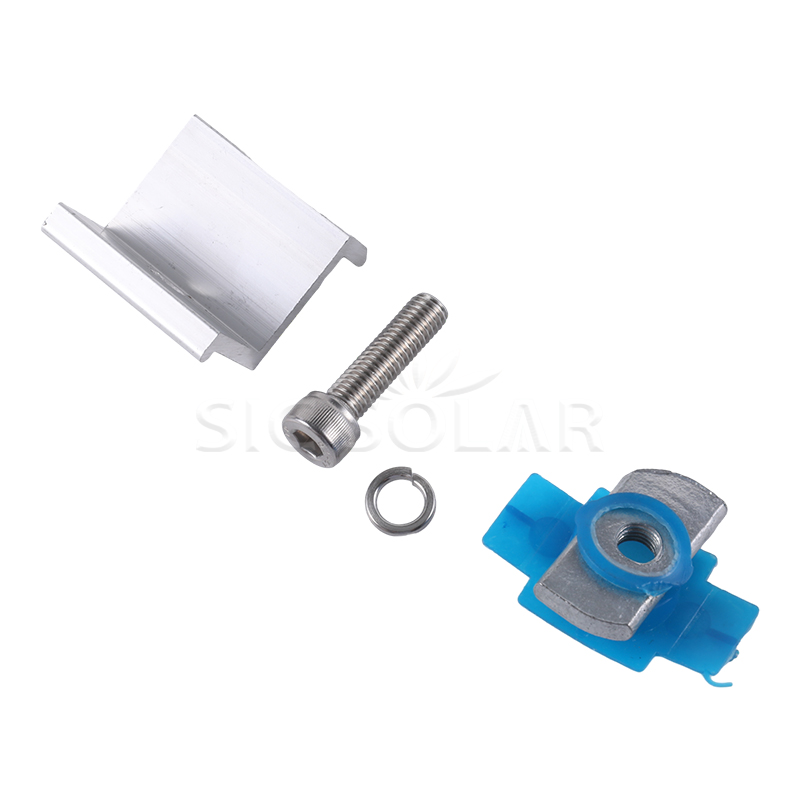

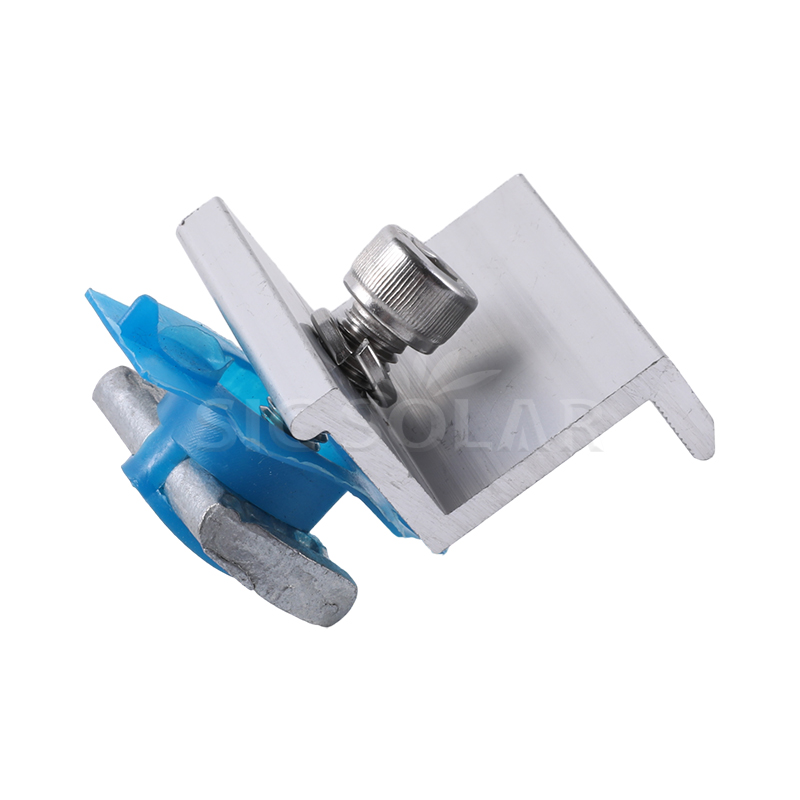

Détails

Emballer

Nous utilisons des méthodes d'emballage et d'expédition standard pour les pinces d'extrémité solaires à montage au sol. Cependant, si vous avez des exigences spécifiques en matière d'emballage, nous pouvons nous coordonner avec l'usine pour emballer et expédier le produit selon vos spécifications.
