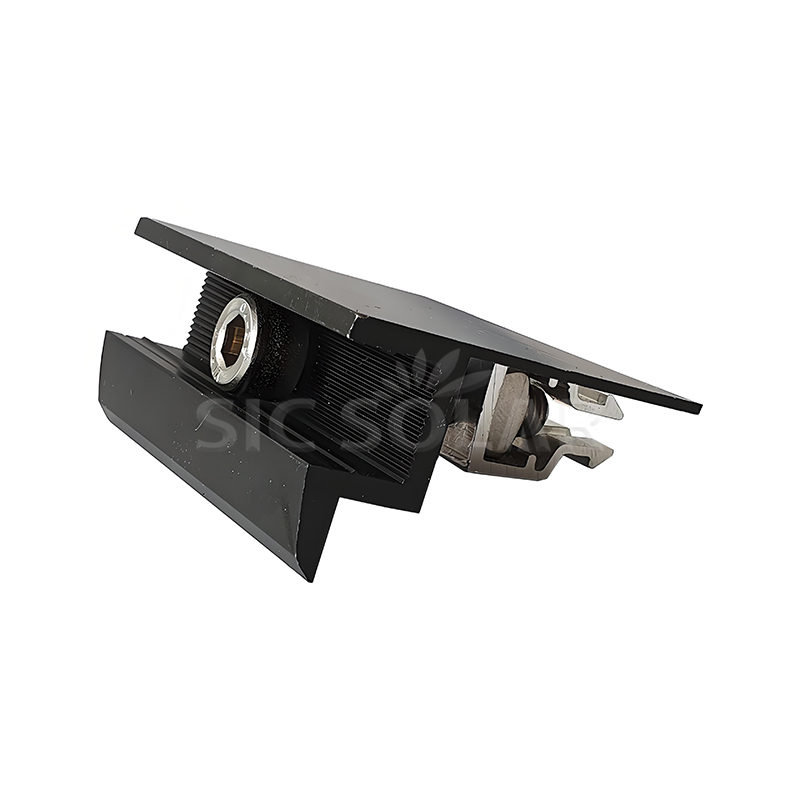

Pince d'extrémité de rail solaire

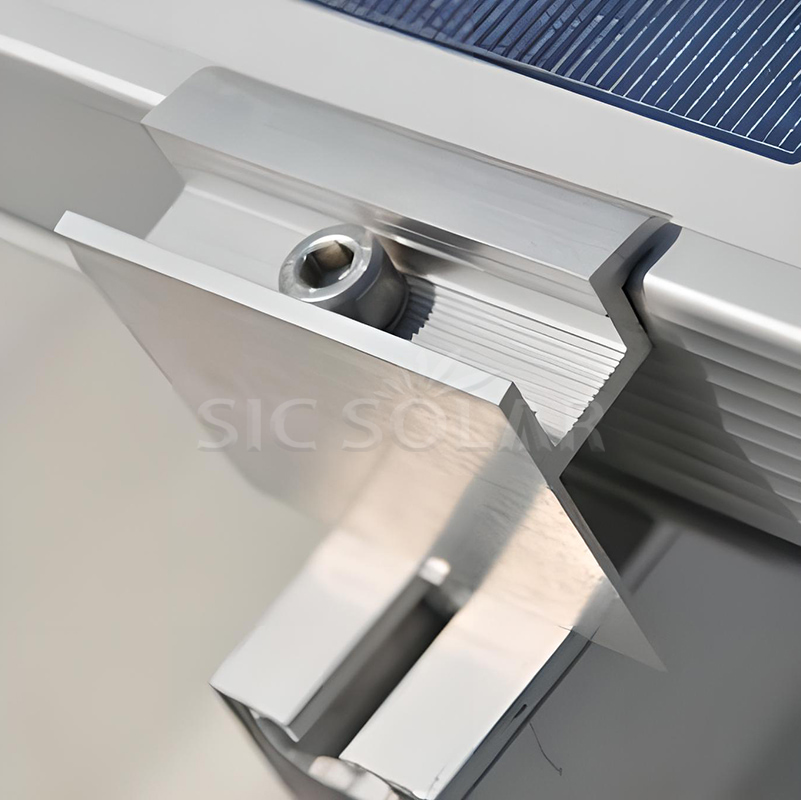

La pince d'extrémité de rail solaire est installée sur le bord extérieur d'un panneau solaire pour maintenir fermement le cadre du module contre le rail de montage. Il fonctionne avec des rails en aluminium compatibles pour créer une connexion stable entre le panneau et la structure de montage. Différentes tailles de pinces peuvent être utilisées en fonction de l'épaisseur du cadre du panneau, du profil du rail et des exigences du projet.

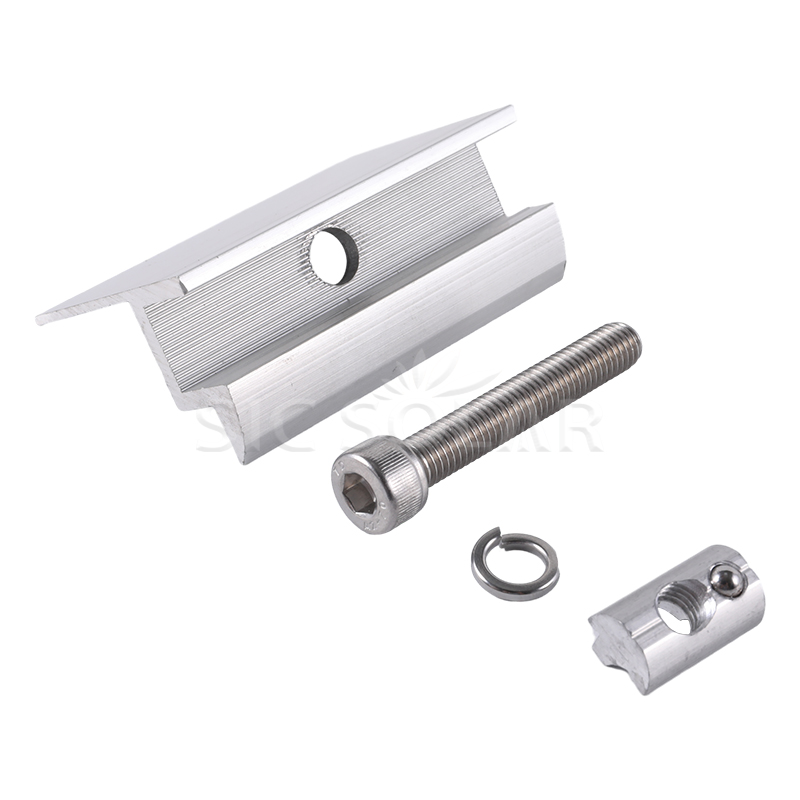

Composants

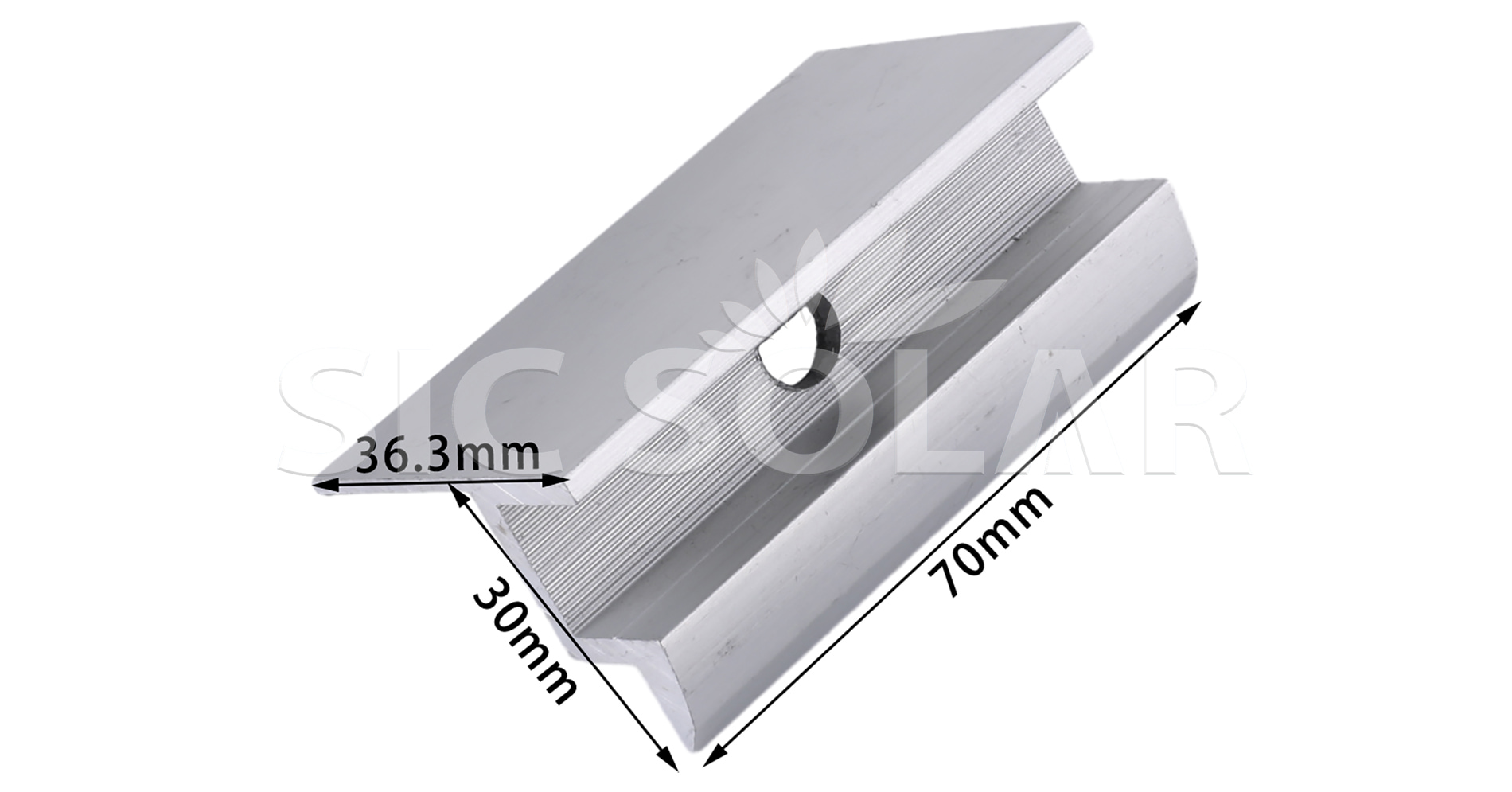

Paramètre (Spécification)

Étapes d'installation

• Installez le rail solaire : installez les rails selon la disposition du projet. Vérifiez qu’ils sont correctement alignés et fermement fixés.
• Positionnez le panneau solaire : placez le panneau sur les rails et alignez-le avec la disposition prévue du réseau.
• Positionnez la pince d'extrémité : placez la pince d'extrémité contre le bord extérieur du cadre du panneau.
• Insérez la fixation : faites glisser ou insérez la fixation dans le canal de rail compatible.
• Ajustez la pince : déplacez la pince en position afin qu'elle repose correctement contre le cadre du panneau et dans la zone de serrage approuvée.
• Serrez la fixation : serrez la fixation au couple recommandé par le fabricant.
• Effectuez une vérification finale : vérifiez l'alignement du panneau et confirmez que la pince maintient fermement le cadre et le rail du module.

Précautions d'installation

• Vérifiez que la pince correspond à l'épaisseur du cadre du panneau.
• Confirmez que la pince et le profil du rail sont compatibles.
• Alignez correctement le panneau avant le serrage final.
• Utilisez les fixations appropriées spécifiées pour le système de montage.
• Suivez la valeur de couple recommandée lors de l'installation.
• Ne serrez pas trop, car une pression trop forte pourrait endommager le cadre du panneau.
• N’utilisez jamais de pinces ou de fixations fissurées, endommagées ou déformées.
• Assurez-vous que les rails sont solidement installés avant de monter les panneaux.

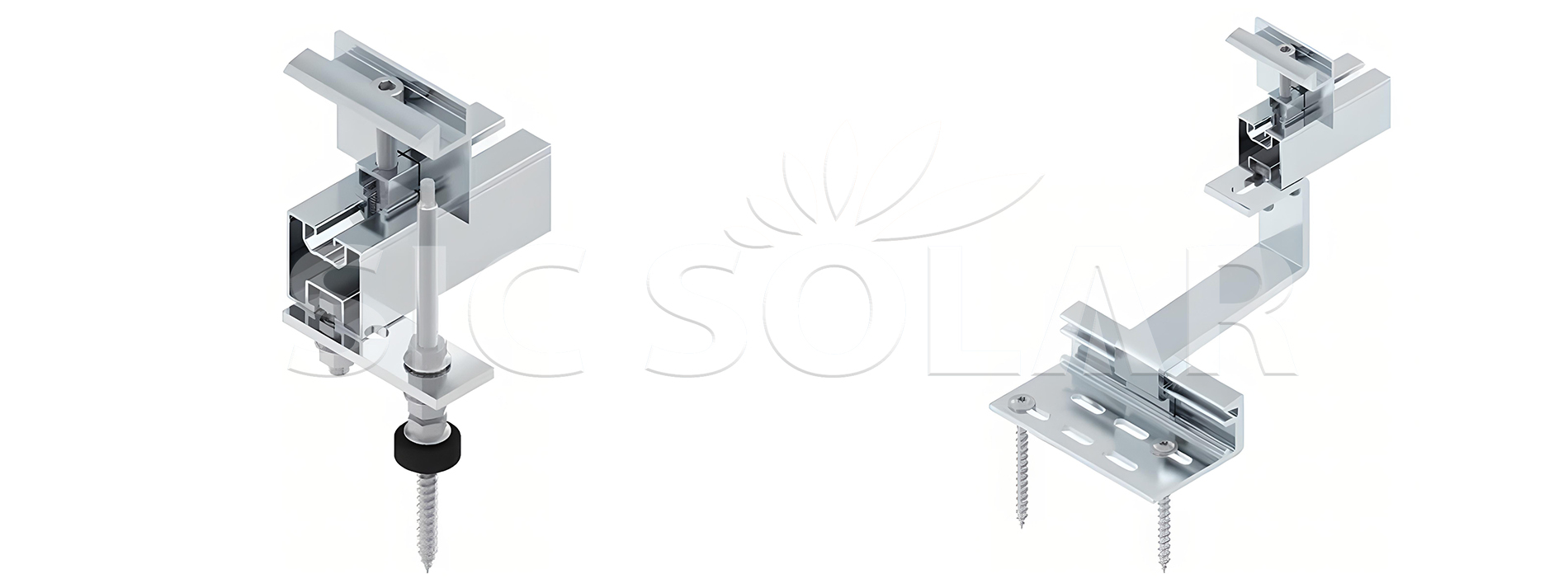

Scénario d'application

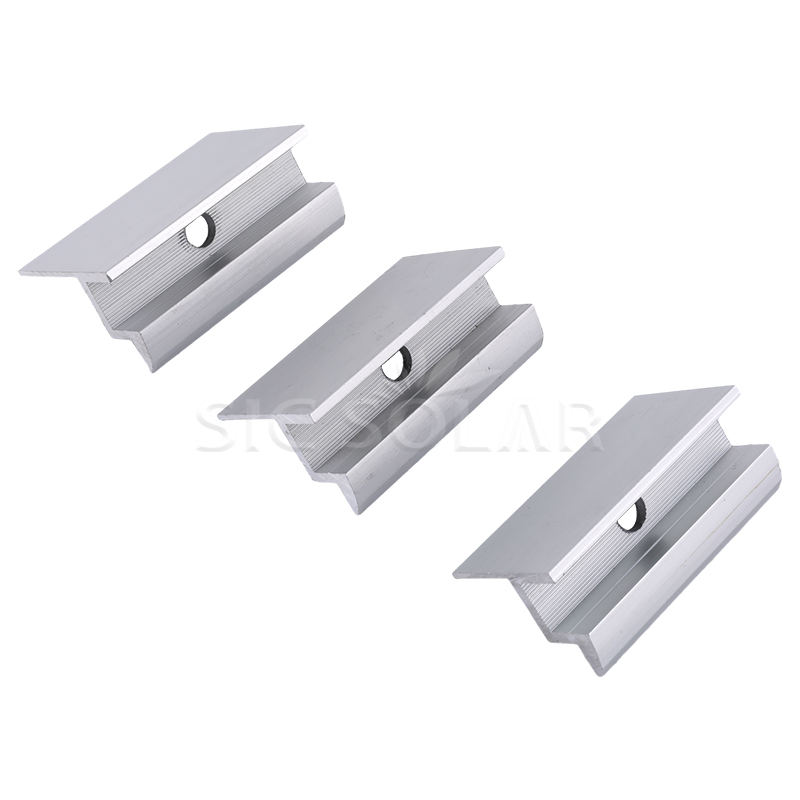

Détails

Emballer

Nous utilisons des méthodes d'emballage et d'expédition standard pour les pinces d'extrémité de rail solaire. Cependant, si vous avez des exigences spécifiques en matière d'emballage, nous pouvons nous coordonner avec l'usine pour emballer et expédier le produit selon vos spécifications.
