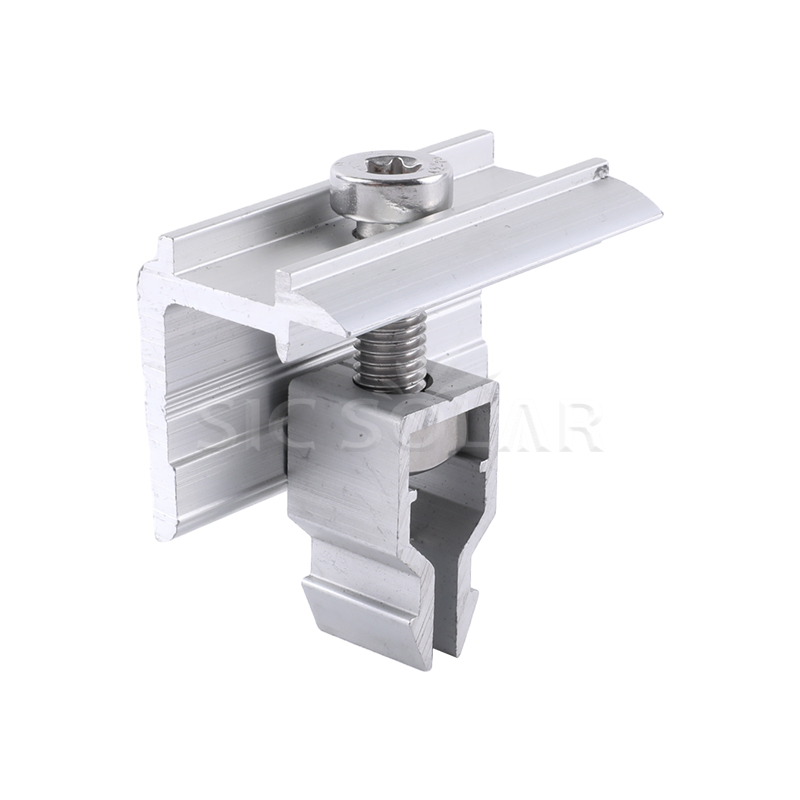

Pince d'extrémité PV

La pince d'extrémité PV est installée sur le bord extérieur d'une rangée de panneaux solaires pour maintenir le cadre du module contre le rail de montage. Il applique une pression de serrage constante sans nécessiter aucune modification du cadre du panneau, offrant ainsi une connexion simple et sécurisée.

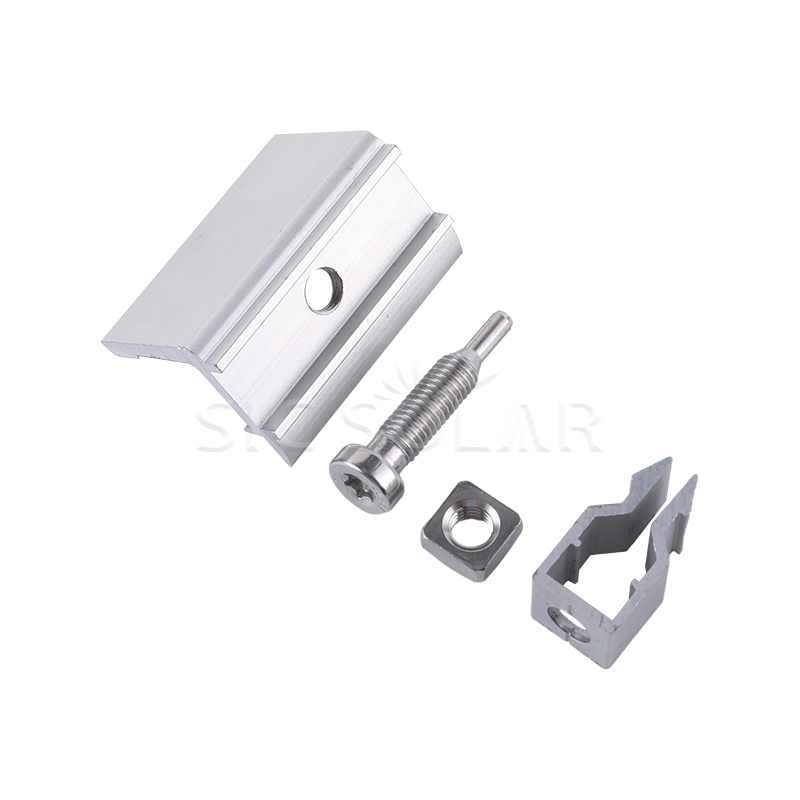

Composants

Paramètre (Spécification)

Caractéristiques et avantages

• Fixation sécurisée du module : maintient fermement le bord extérieur du panneau et aide à réduire les mouvements dus au vent, aux vibrations et à d'autres charges extérieures.
• Construction durable : l'alliage d'aluminium à haute résistance maintient la pince solide sans ajouter de poids inutile, tandis que les attaches en acier inoxydable offrent une connexion fiable.
• Bonne résistance à la corrosion : conçu pour une utilisation en extérieur et capable de résister à l'humidité, à la pluie, au soleil et aux conditions météorologiques changeantes.
• Installation facile : la conception simple rend le positionnement et le serrage rapides et pratiques, ce qui permet de gagner du temps sur site.
• Positionnement flexible : la pince peut être ajustée le long du rail compatible avant le serrage final, facilitant ainsi l'alignement du panneau.
• Large compatibilité : différentes tailles sont disponibles pour différentes épaisseurs de cadre de panneau et profils de rail de montage.
• Apparence épurée : sa conception compacte donne à la connexion entre le panneau et le rail un aspect soigné et fini.

Étapes d'installation

• Installez les rails de montage : installez et alignez les rails en fonction de la conception du système. Assurez-vous qu’ils sont fermement fixés à la structure de support.
• Positionnez le module solaire : placez le panneau sur les rails en fonction de la disposition prévue du réseau.
• Positionnez la pince d'extrémité PV : placez la pince d'extrémité contre le bord extérieur du cadre du panneau.
• Insérez la fixation : faites glisser ou insérez la fixation dans le canal de rail compatible.
• Ajustez la position : ajustez le panneau et la pince jusqu'à ce que l'alignement et l'espacement soient corrects.
• Vérifiez la zone de serrage : assurez-vous que la pince se trouve dans la zone de serrage spécifiée par le fabricant du module solaire.
• Serrez la fixation : serrez la fixation au couple recommandé par le fabricant.
• Inspection finale : vérifiez que la pince est fermement fixée et que le panneau est correctement aligné.

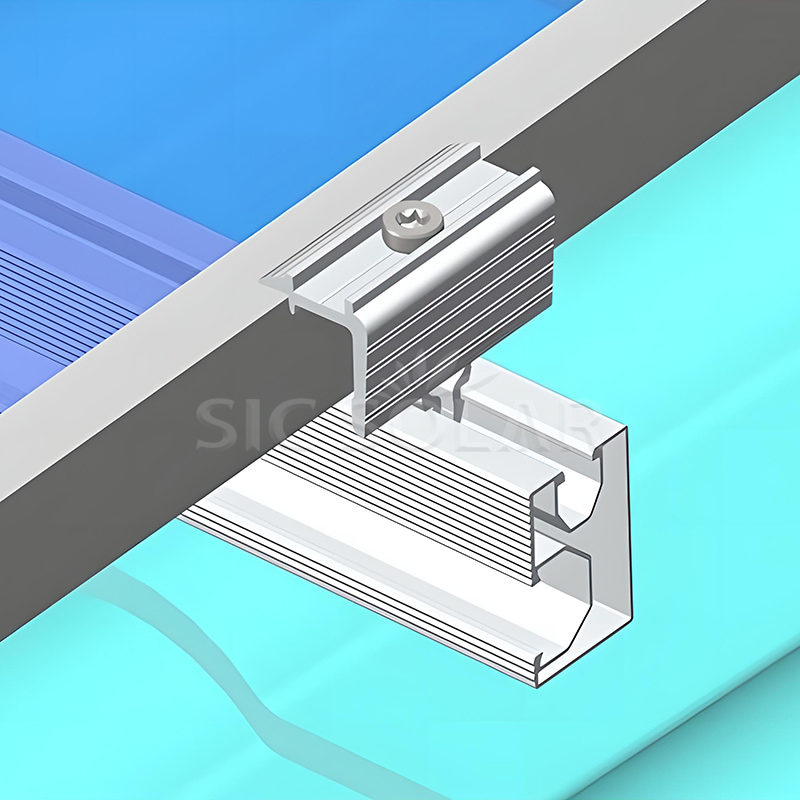

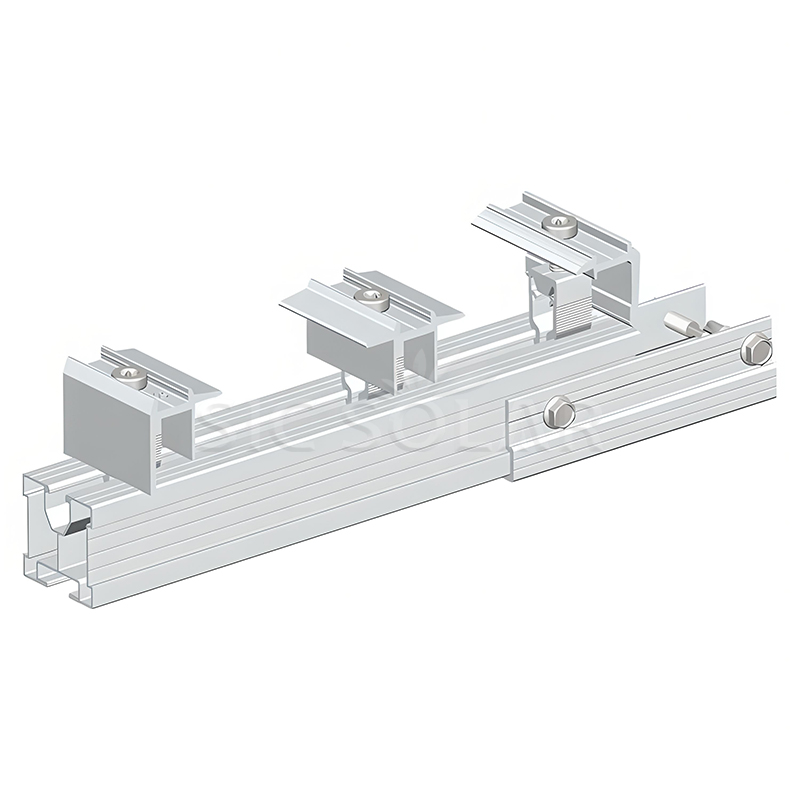

Affichage d'installation

Emballer

Nous utilisons des méthodes d’emballage et d’expédition standard PV End Clamp. Cependant, si vous avez des exigences spécifiques en matière d'emballage, nous pouvons nous coordonner avec l'usine pour emballer et expédier le produit selon vos spécifications.
