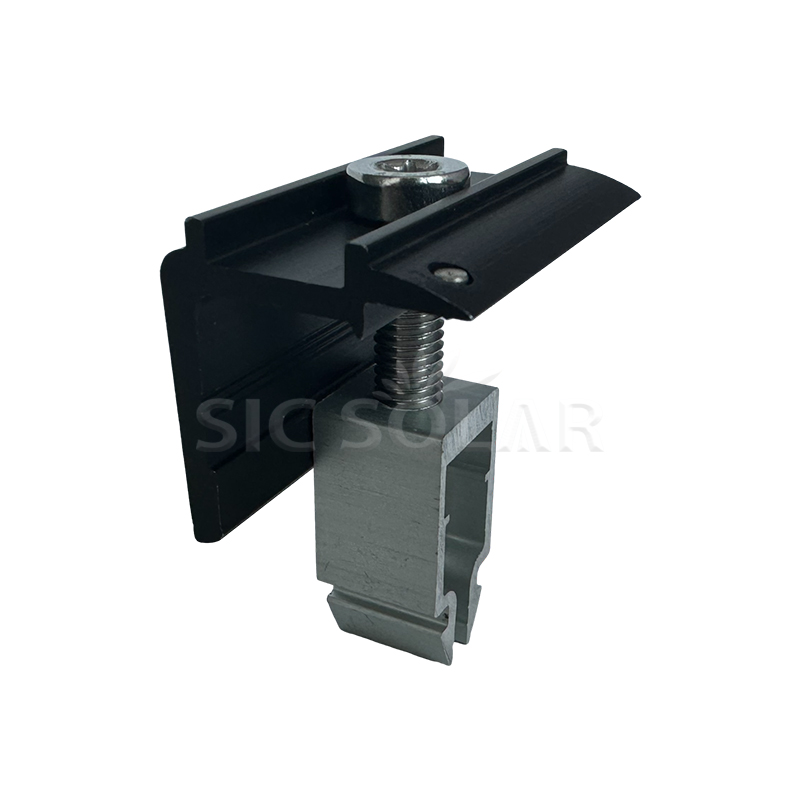

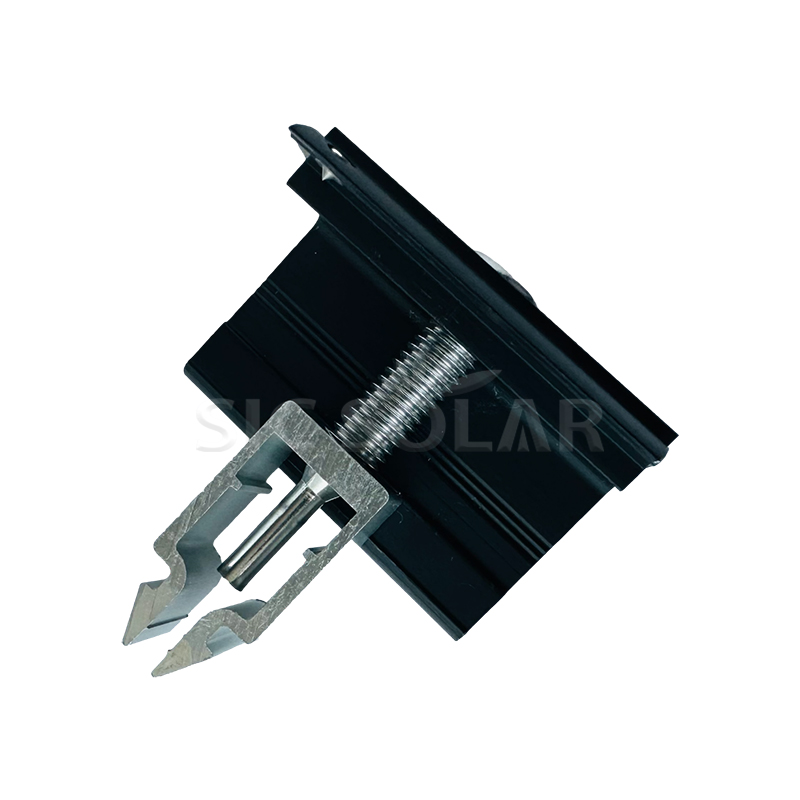

Pince d'extrémité solaire à montage rapide

La pince d'extrémité solaire à montage rapide est installée à l'extrémité d'une rangée de panneaux solaires pour maintenir solidement le bord extérieur du module contre le rail de montage. Il fournit une connexion ferme entre le cadre du panneau et la structure de montage tout en gardant le processus d'installation simple. La pince est conçue pour les installateurs, ce qui la rend facile à positionner et à fixer sur site.

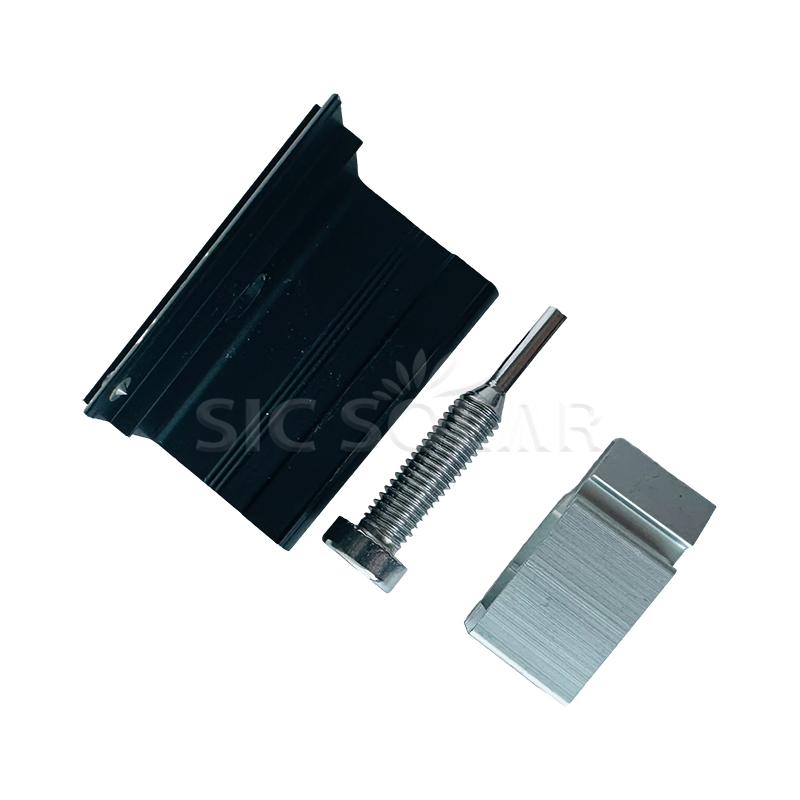

Composants

Paramètre (Spécification)

Étapes d'installation

• Préparez les rails de montage : installez les rails selon la disposition du projet. Vérifiez l'alignement des rails, l'espacement et les points de fixation avant de placer les panneaux.
• Positionnez le panneau solaire : placez le module sur les rails de montage et ajustez-le à la position requise.

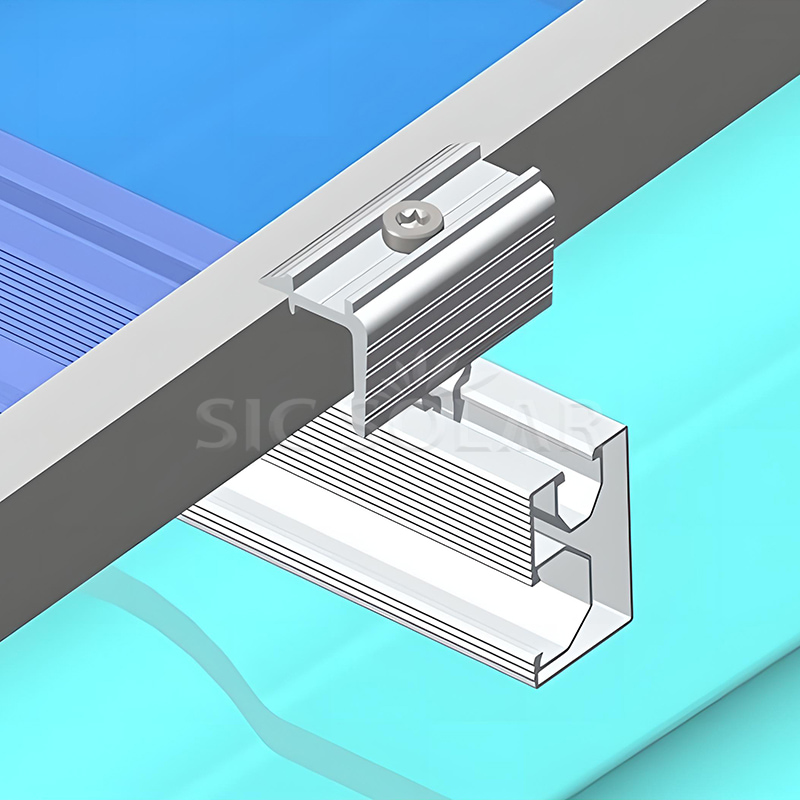

• Positionnez la pince d'extrémité : placez la pince d'extrémité à montage rapide contre le bord extérieur du cadre du panneau solaire.
• Connectez la pince : insérez la fixation appropriée dans le rail de montage et connectez-la à la pince d'extrémité.
• Ajustez la pince : vérifiez que la pince repose correctement contre le cadre du panneau et est positionnée dans la zone de serrage spécifiée par le fabricant du module.
• Serrez la fixation : serrez le boulon ou l'écrou au couple recommandé. Évitez de trop serrer.
• Effectuez une vérification finale : assurez-vous que le panneau est correctement aligné et que la pince est en contact ferme et uniforme avec le cadre avant de passer au module suivant.

Précautions d'installation et d'entretien

• Vérifiez la compatibilité : avant l'installation, confirmez les dimensions du cadre du panneau, la hauteur du cadre, le type de rail et les spécifications des pinces d'extrémité.
• Suivez la zone de serrage recommandée : la pince doit être installée uniquement dans la zone spécifiée par le fabricant du module solaire. Un positionnement incorrect peut affecter les performances, la sécurité ou les exigences de garantie du module.
• Utilisez le couple correct : utilisez toujours le couple de serrage recommandé. Une force excessive peut endommager le cadre du panneau ou les composants de montage, tandis qu'un couple insuffisant peut entraîner une connexion desserrée.
• Assurez un contact uniforme : la pince doit reposer à plat et fermement contre le cadre du panneau. Évitez les installations inclinées, les espaces visibles ou les contacts inégaux.
• Vérifiez l'alignement des panneaux : alignez les panneaux avant de serrer complètement les pinces d'extrémité. Cela facilite le maintien d’une disposition des panneaux soignée et cohérente.
• Manipulez les composants avec précaution : évitez toute force excessive ou tout outil tranchant qui pourrait rayer ou endommager la pince en aluminium, le cadre du panneau ou le rail de montage.
• Inspectez régulièrement le système : lors de l'entretien de routine du système photovoltaïque, vérifiez les pinces, les boulons, les écrous et les connexions ferroviaires pour détecter tout signe de desserrage, de corrosion, de déformation ou d'autres dommages. Remplacez les composants endommagés si nécessaire.

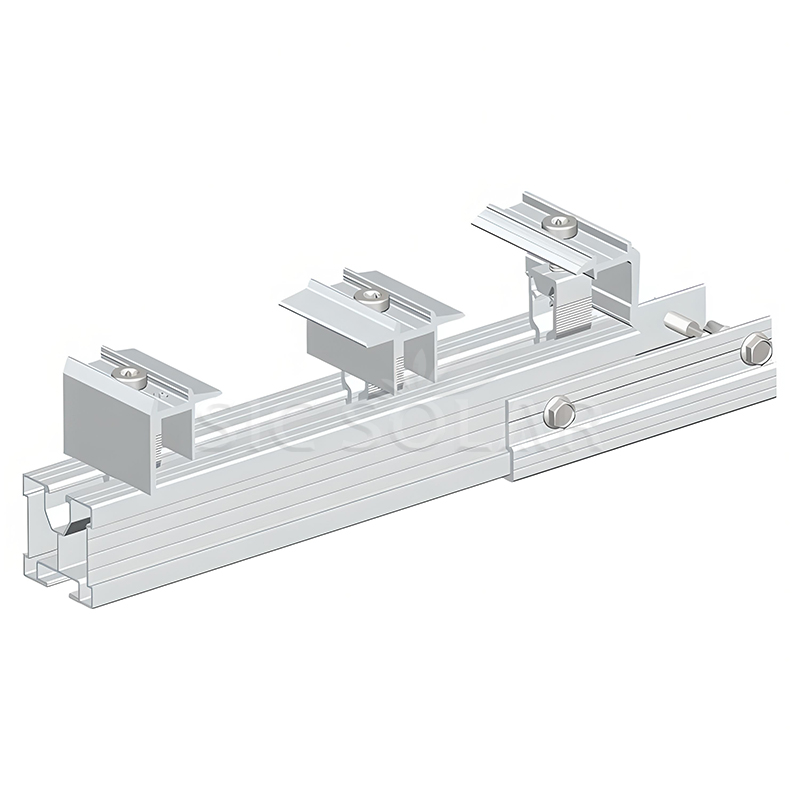

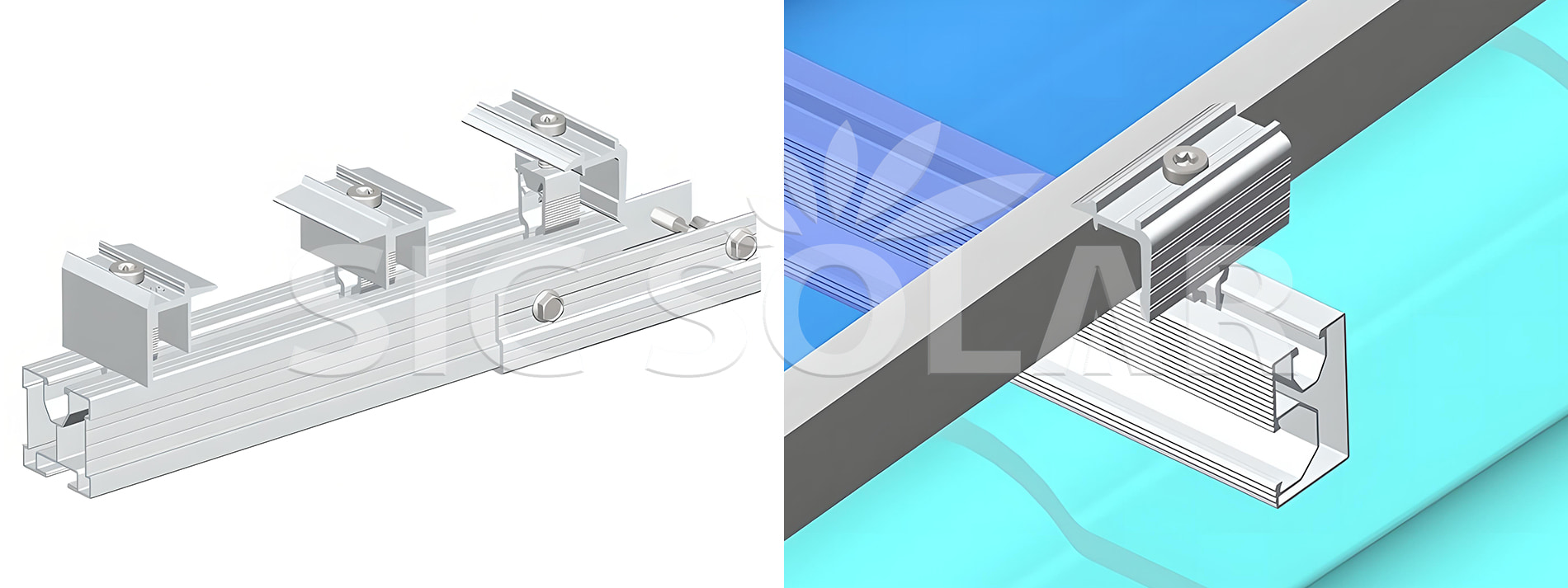

Affichage de l'installation

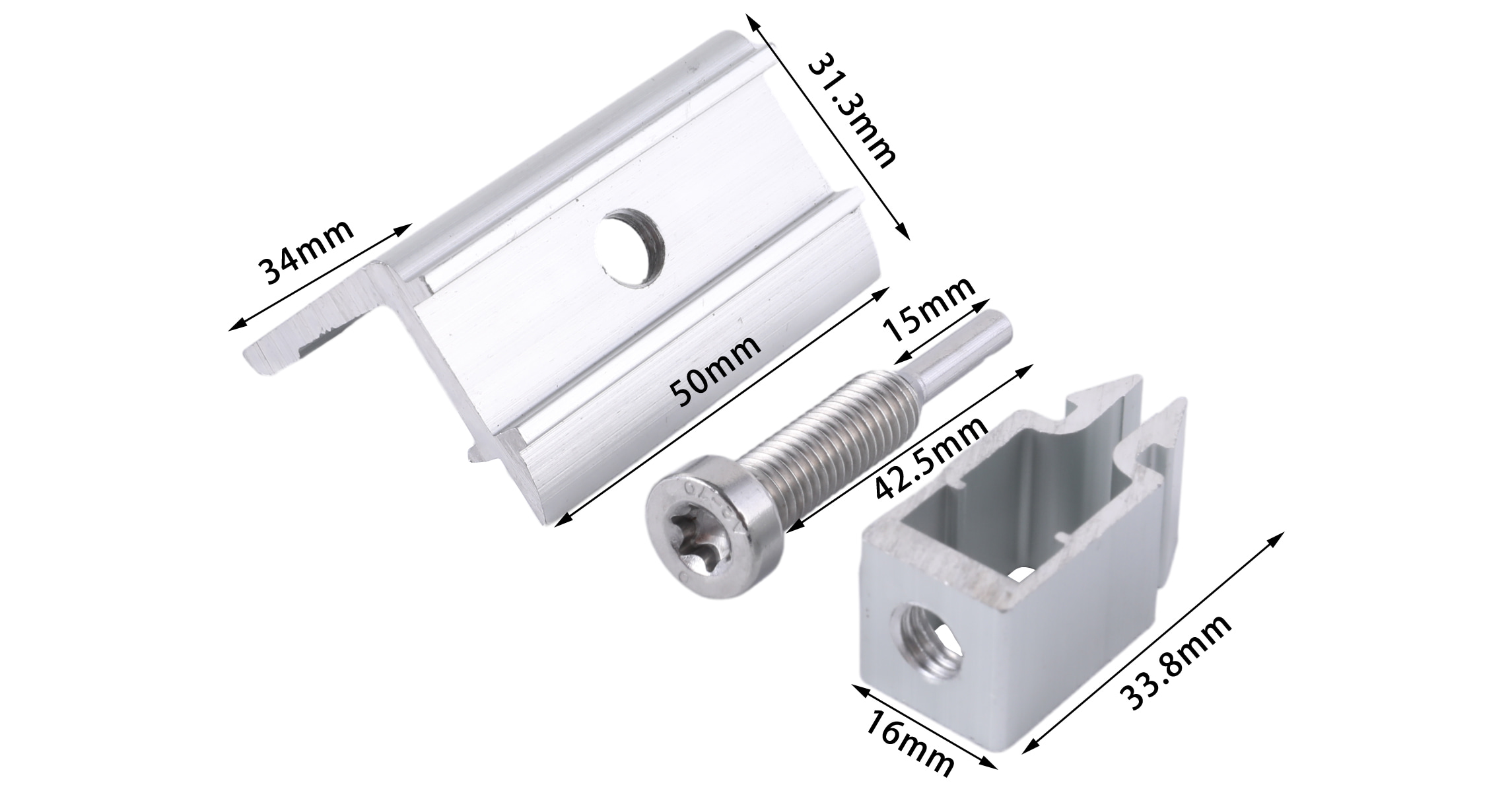

Détails

Emballer

Nous utilisons des méthodes d'emballage et d'expédition standard de la pince d'extrémité solaire à montage rapide. Cependant, si vous avez des exigences spécifiques en matière d'emballage, nous pouvons nous coordonner avec l'usine pour emballer et expédier le produit selon vos spécifications.
